Qu'est-ce qu'une cabine de peinture à flux descendant ?

Vous vous éloignez de la voiture de collection, dont la peinture rouge carmin flamboyante scintille sous les projecteurs. Soudain, vous la remarquez : une minuscule poussière, figée dans le vernis. Des heures de travail minutieux, réduites à néant en un instant. Cette frustration pousse les ateliers professionnels à se poser une question cruciale : pourquoi la technologie d'aspiration descendante surpasse-t-elle les autres systèmes de flux d'air pour obtenir des finitions impeccables ?

Cet article définit la cabine de peinture à flux descendant, explique son fonctionnement et explore ses applications. Vous découvrirez les atouts et les inconvénients de cette technologie, ainsi que la manière de choisir une cabine adaptée à vos besoins de production. À la fin de votre lecture, vous serez en mesure de prendre une décision d'investissement éclairée.

Points clés à retenir

• UNcabine de peinture à flux descendantIl propulse l'air propre du plafond vers le bas et l'évacue par le sol. Ce flux d'air vertical élimine les projections et la poussière de votre zone de travail.
• Ce design offre une finition plus nette et moins d'imperfections. Vous passez moins de temps à poncer et à polir après chaque application de peinture.
• Les cabines à flux descendant améliorent également votre sécurité. Elles évacuent rapidement les fumées et particules nocives de votre zone respiratoire.
• Le principal inconvénient réside dans son coût plus élevé. L'installation nécessite un plancher surélevé ou une fosse, et le système consomme davantage d'énergie que les autres types de cabines.

Comment fonctionne le flux d'air descendant ?

Définition de la cabine de peinture à flux descendant

Une cabine de peinture à flux descendant est une cabine de peinture entièrement fermée, conçue pour les véhicules et les objets de grande taille. Sa principale caractéristique est le flux d'air vertical : l'air propre entre par des filtres au plafond et sort par un système d'extraction au niveau du sol. Cette conception crée un environnement contrôlé où la gravité favorise le flux d'air.

Ce système remplit deux fonctions principales. Premièrement, il assure un environnement de travail propre pour les opérations de finition. Deuxièmement, il élimine efficacement les projections de peinture de votre zone respiratoire et de la surface de travail. Vous bénéficiez ainsi d'une meilleure qualité de finition et d'une sécurité accrue lors de l'utilisation.

Le flux d'air débute dans un plénum de plafond sur toute la longueur. Ce plénum occupe généralement la majeure partie, voire la totalité, du plafond et contient un filtre intégré qui décontamine l'air avant son entrée dans la cabine. L'air circule ensuite verticalement vers le bas, au-dessus de l'objet à peindre. Au niveau du sol, une fosse d'extraction s'étend sur toute la longueur de la cabine. Cette fosse est équipée de filtres qui retiennent les projections de peinture et éliminent les substances toxiques avant que l'air ne soit évacué par le système d'extraction de la cabine.

L'installation varie selon la configuration de vos locaux. Vous pouvez installer la cabine sur des supports en acier, ce qui surélève le sol et crée un espace pour l'évacuation des fumées sous le plancher. Vous pouvez également creuser une fosse en béton sous la cabine. Dans les deux cas, le résultat est le même : un conduit dédié à l'évacuation de l'air contaminé vers le bas.

Le processus de flux d'air étape par étape

Comprendre le flux d'air permet de saisir les atouts de cette conception. Suivez ces trois étapes :

1. Étape 1 (Plénum d'admission et filtration) :L'air pénètre dans le plénum d'alimentation de la cabine et traverse des filtres de plafond faisant office de diffuseurs. Ces filtres combinent un préfiltre et un filtre final composé d'un matériau à structure progressive, thermolié et traité avec un agent collant. Cette combinaison capture les particules avant qu'elles n'atteignent la pièce à usiner.

2. Étape 2 (Flux vertical et grilles de sol) :L'air propre continue de descendre et de contourner la pièce, capturant les projections de peinture au passage. L'air contaminé est aspiré à travers des filtres d'échappement situés dans une fosse grillagée au niveau du sol. Ces filtres utilisent des fibres de verre à filaments continus et à tissage ouvert pour une efficacité maximale.

3. Étape 3 (Ventilateurs d'échappement) :L'air chargé de peinture change de direction à plusieurs reprises afin d'éviter l'encrassement des surfaces et la formation de buée. Il traverse ensuite un ventilateur d'extraction dimensionné pour compenser la pression statique des filtres. Les fabricants adaptent précisément la taille du moteur et du ventilateur à chaque cabine afin de garantir un fonctionnement conforme aux normes sonores de l'OSHA.

La différence de performance devient évidente lorsqu'on compare les conceptions de flux d'air :

On peut également distinguer les systèmes à courant descendant des systèmes à semi-courant descendant :

Pour quantifier la puissance du système, prenons un exemple standard. Une cabine de 4,9 m de large et 4,3 m de haut fonctionne à une vitesse d'air typique de 15,2 m/min. Le débit d'air total se calcule comme suit : 4,9 m × 12,2 m × 15,2 m = 32 000 CFM. En divisant ce débit par le volume de la cabine, soit 254 m³, on obtient un taux de renouvellement d'air de 3,5 renouvellements par minute. Ce renouvellement rapide garantit une atmosphère propre et saine tout au long du processus de peinture.

Applications courantes des cabines de peinture au pistolet

Remise en état et réparation de carrosserie automobile

Les ateliers de carrosserie professionnels privilégient systématiquement la cabine de peinture à flux descendant pour obtenir des résultats impeccables. Le flux d'air vertical évacue les projections de peinture loin des panneaux verticaux, un point crucial pour la peinture des portes, des ailes et des panneaux latéraux. Un système à flux transversal, en revanche, propulse l'air horizontalement sur ces surfaces, augmentant ainsi le risque de dépôt de particules sur la peinture fraîche avant son séchage complet.

La différence en termes de qualité de finition se traduit directement par des économies de main-d'œuvre. Les cabines à flux descendant produisent un minimum d'imperfections, ce qui réduit considérablement le temps de ponçage et de polissage après chaque intervention. Ce gain de temps de polissage augmente votre productivité et diminue les coûts de main-d'œuvre pour chaque véhicule. Un séchage plus rapide contribue également à raccourcir les temps de cycle. Vous pouvez contrôler précisément la chaleur et le flux d'air, garantissant ainsi un séchage uniforme pour les peintures à l'eau et à solvant. Le résultat : une finition de haute qualité qui répond aux attentes des clients, sans retouches coûteuses.

Travaux de finition industrielle et personnalisée

Au-delà de la réparation automobile, la conception à flux descendant répond aux exigences des applications industrielles où la perfection de la surface est essentielle. Parmi les secteurs qui utilisent cette technologie, on peut citer :

• revêtement de composants aérospatiaux
• finition des navires
• fabrication de meubles
• Production d'équipements lourds et de matériel OEM

Les peintres de motos personnalisées et les finisseurs de meubles haut de gamme dépendent également d'un environnement propre et contrôlé. La conception fermée offre un espace de travail bien éclairé qui optimise la capture des poussières et des fumées, protégeant ainsi l'opérateur et la pièce à travailler.

Pour les engins de grande taille, il faut une cabine dimensionnée pour les accueillir. Une cabine standard pour les véhicules de construction ou miniers mesure entre 9 et 18 mètres de long, entre 4,5 et 6 mètres de large et 4,5 mètres de haut, voire plus. Ces cabines grand format utilisent souvent un système de ventilation à flux descendant intégral oucabines de peinture à flux semi-descendantLes schémas de ventilation dépendent de la construction du sol et des exigences d'évacuation des fumées de l'installation.

Cabine typique pour véhicules de construction ou miniers : de 30 à 60 pieds de long, de 15 à 20 pieds de large et de plus de 15 pieds de haut.

L'alternative des cabines de peinture à flux descendant semi-intégré est un compromis pour les installations ne permettant pas l'aménagement de fosses au sol. L'air pénètre par une section de plafond filtrée à l'avant et s'écoule en diagonale vers l'évacuation arrière. Cette conception assure un bon contrôle des projections pour les grandes pièces, même si ses performances sont inférieures à celles d'une cabine à flux descendant intégral sur les géométries complexes. Pour la finition de composants aérospatiaux ou d'équipements maritimes aux formes complexes, la cabine de peinture à flux descendant intégral demeure la solution optimale pour une couverture uniforme et une maîtrise parfaite de la contamination.

Avantages et limites

Principaux avantages pour la qualité de finition et la sécurité

La cabine de peinture à flux descendant offre son principal avantage grâce à la circulation verticale de l'air. La gravité aspire les brouillards de peinture vers le bas, les éloignant de la pièce à peindre, au lieu de les laisser se répandre horizontalement sur les surfaces verticales. Ce contrôle directionnel permet d'obtenir une finition uniforme avec moins d'imperfections, ce qui se traduit directement par un gain de temps considérable en ponçage et polissage après chaque application. Vous obtenez ainsi une finition de haute qualité sur des géométries complexes, une performance que les systèmes à flux transversal ne peuvent tout simplement pas égaler.

La sécurité de l'opérateur est considérablement améliorée grâce à cette conception. L'aspiration au niveau du sol capture les fumées et les particules en suspension avant qu'elles n'atteignent votre zone respiratoire. Cette extraction efficace maintient l'atmosphère plus propre tout au long du processus de pulvérisation, réduisant ainsi votre exposition aux vapeurs de peinture dangereuses et aux isocyanates. L'espace de travail clos et bien éclairé minimise également la pénétration de poussière, vous protégeant ainsi que la pièce à travailler de toute contamination.

Considérations relatives aux coûts et à l'installation

Le principal inconvénient d'un système à flux descendant réside dans l'investissement initial. Le coût initial est plus élevé que pour une cabine à flux transversal de dimensions similaires. L'installation nécessite souvent des supports métalliques pour surélever la cabine ou une fosse en béton pour l'évacuation des gaz sous le plancher. Les installations ne disposant pas de fosse existante doivent faire face à des coûts de construction supplémentaires et à un éventuel renforcement de la structure.

Les coûts d'exploitation augmentent également. L'accroissement du débit d'air exige davantage d'énergie pour chauffer et faire circuler l'air dans le système. Toutefois, un entretien régulier permet de compenser une partie de ces coûts. Un manomètre contrôle l'encrassement des filtres, et un filtre de haute qualité a généralement une durée de vie d'au moins 100 heures de fonctionnement avant d'être remplacé. Des filtres obstrués réduisent le débit d'air, sollicitent excessivement les ventilateurs d'extraction et créent des conditions potentiellement inflammables. La consultation régulière des manuels d'utilisation et des réglementations du fabricant garantit la conformité de votre cabine de peinture aux normes en vigueur et vous évite les amendes.

Les filtres à gaz d'échappement sont obligatoires selon les normes nationales d'émission pour les polluants atmosphériques dangereux (NESHAP) afin de réduire les risques sanitaires et environnementaux. Lors du remplacement des filtres, ensachez-les délicatement et jetez-les dans une poubelle extérieure. N'utilisez jamais la cabine sans filtre pendant cette opération. Pour les installations ne disposant pas de fosses au sol, une cabine de peinture semi-ascendante constitue un compromis, bien qu'elle réduise légèrement les performances sur les formes complexes. Évaluez ces facteurs en fonction de votre volume de production et de vos exigences de finition afin de déterminer si cet investissement est judicieux pour votre activité.

Choisir votre cabine de peinture à flux descendant

Spécifications clés à évaluer

La taille de la cabine détermine toutes les autres spécifications. Le principal facteur déterminant le débit d'air (CFM) requis est la taille des pièces à peindre. Pour une cabine à flux descendant, le débit d'air se calcule en multipliant la section transversale horizontale de la cabine par la vitesse d'air frontale requise, qui est fixée à un minimum de 100 pieds par minute par la norme OSHA. Prenons l'exemple d'une cabine à flux descendant standard mesurant 16 pieds de large, 40 pieds de long et 14 pieds de haut, fonctionnant à une vitesse d'air typique de 50 pieds par minute. Le débit d'air total est de 16 × 40 × 50 = 32 000 CFM, et le volume de la cabine est de 8 960 pieds cubes, ce qui correspond à un taux de renouvellement d'air de 3,5 renouvellements par minute. Les cabines à flux descendant nécessitent généralement de 20 à 40 % d'air en plus que les cabines à flux transversal de mêmes dimensions.

Évaluez les facteurs suivants lors de l'évaluation de vos besoins :

• Taille et type de cabine. Les cabines plus grandes pour camions ou autobus nécessitent une capacité de débit d'air plus élevée, ce qui rend les systèmes à flux descendant idéaux.
• Volume et fréquence de peinture. Les installations à haut rendement bénéficient de systèmes d'aspiration descendante pour maintenir une production et une qualité constantes.
• Contraintes budgétaires. Bien que le système à courant descendant coûte plus cher au départ, l'augmentation du débit peut justifier l'investissement.
• Exigences de l'industrie. Les secteurs de l'automobile, de l'aérospatiale et de l'industrie ont chacun des normes réglementaires et de qualité de finition différentes qui dictent les besoins en CFM.

Les cabines à flux descendant nécessitent 20 à 40 % d'air en plus que les cabines à flux transversal, ce qui augmente les coûts d'exploitation. Pour les véhicules de luxe ou la peinture en grande série, le débit d'air accru se justifie par une réduction des imperfections et un temps de polissage plus court. Adaptez le flux d'air à votre produit. Si vous peignez de gros véhicules comme des autobus, une cabine à flux descendant est indispensable. Pour les petites pièces, une cabine à flux transversal peut suffire. Les cabines à flux descendant présentent des difficultés pour peindre le dessous de grands objets comme les bateaux, car le peintre travaille à contre-courant.

L'efficacité de la filtration est une autre spécification essentielle pour garantir la conformité aux normes environnementales.

Les normes de sécurité régissent la conception et le fonctionnement de votre cabine de peinture. Le tableau suivant récapitule les principales exigences :

Exigences supplémentaires de l'OSHA :

L'éclairage a également son importance. Il faut un éclairage suffisant pour détecter les imperfections avant que la peinture ne sèche. Un éclairage adéquat est essentiel au contrôle qualité.

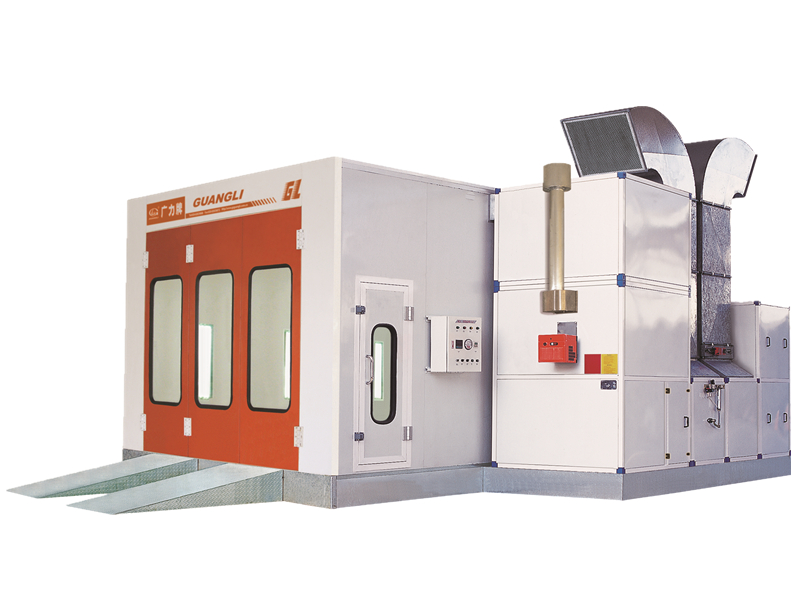

PourquoiGUANGLILes stands répondent aux normes professionnelles

Les cabines de peinture professionnelles sont conçues pour répondre aux normes de sécurité et de qualité les plus strictes, notamment la conformité à la norme NFPA 33 pour l'extinction des incendies et à la norme OSHA 29 CFR 1910.107 pour la ventilation et la sécurité électrique. Ces normes garantissent un environnement de travail sûr et une finition de qualité constante. Lors du choix d'une cabine, privilégiez les options personnalisables en termes de dimensions, de filtration et d'éclairage afin de l'adapter à votre application spécifique. Une installation et un entretien appropriés sont également essentiels pour des performances optimales et la conformité aux normes.

Une cabine de peinture à flux descendant assure un flux d'air vertical, un contrôle optimal des projections et un espace de travail propre et sécurisé. Ces caractéristiques en font la référence professionnelle pour des finitions impeccables. Avant tout achat, évaluez votre type d'application, votre volume de production et les contraintes de votre installation. Vérifiez si votre sol peut accueillir une fosse ou des supports métalliques. Dans le cas contraire, les cabines de peinture semi-aspirantes constituent une alternative pratique, bien que leurs performances soient légèrement inférieures.

Une cabine de peinture à flux descendant de qualité n'est pas une dépense, mais un investissement pour une finition impeccable et une sécurité d'utilisation optimale. Découvrez les produits de fabricants reconnus pour des solutions sur mesure et des conseils d'experts. Contactez un fabricant dès aujourd'hui pour un devis personnalisé ou téléchargez un guide d'achat complet pour comparer les spécifications.

FAQ

À quelle fréquence faut-il remplacer les filtres d'une cabine de peinture à flux descendant ?

Un filtre de haute qualité a généralement une durée de vie d'au moins 100 heures. Utilisez un manomètre pour contrôler son encrassement. Des filtres obstrués réduisent le débit d'air et sollicitent excessivement les ventilateurs d'extraction. Remplacez-les rapidement pour garantir la sécurité et la qualité de la finition.

CPeut-on convertir une cabine à flux transversal en flux descendant ?

La conversion nécessite d'importantes modifications structurelles. Il faut soit des supports en acier pour surélever la cabine, soit une fosse en béton pour l'évacuation des fumées au niveau du sol. La plupart des entreprises jugent plus pratique d'installer une nouvelle cabine de peinture à flux descendant plutôt que de moderniser une cabine existante.

Qu'est-ce qui distingue une cabine de peinture à flux descendant d'une cabine de peinture semi-descendante ?

Une cabine de peinture à flux descendant complet dirige l'air verticalement du plafond vers les évacuations au sol. Les cabines de peinture à flux descendant partiel acheminent l'air en diagonale depuis une section avant du plafond vers l'évacuation arrière. Privilégiez le flux descendant complet pour les géométries complexes. Optez pour le flux descendant partiel lorsque les fosses au sol sont impossibles à installer.

Peut-on peindre de gros véhicules dans une cabine de peinture à flux descendant ?

Oui. Les cabines à flux descendant conviennent parfaitement aux bus et aux camions. Le flux d'air vertical est efficace pour les surfaces hautes et planes. Pour les équipements très volumineux, une cabine de 9 à 18 mètres de long peut être nécessaire. Si votre installation ne permet pas l'installation de fosses au sol, envisagez une cabine de peinture à flux semi-descendant.

Quelles sont les normes de sécurité applicables aux cabines de peinture à flux descendant ?

La norme NFPA 33 exige des dispositifs de verrouillage pour l'extinction d'incendie et la ventilation. La norme OSHA 29 CFR 1910.107 impose une vitesse d'air frontale de 100 pieds par minute et des composants électriques antidéflagrants. Assurez-vous que le fabricant respecte ces réglementations.
